Помогите с разрезами по инженерной графике :D

[Jon_Hugo]

Не факт что из вас кто-то есть кто шарит инженерке, но попытка не пытка.
Я не могу понять как и что делать с местными разрезами на горизонтальной и профильной проекции. Помогите плз
Может нарисуйте примерно в паинте как нужно сделать



[petek18]

лель, в том году этой хр*нью занимался



[yayo]

Мы такое на компах делоим.



[ForceNever]



[Jon_Hugo]

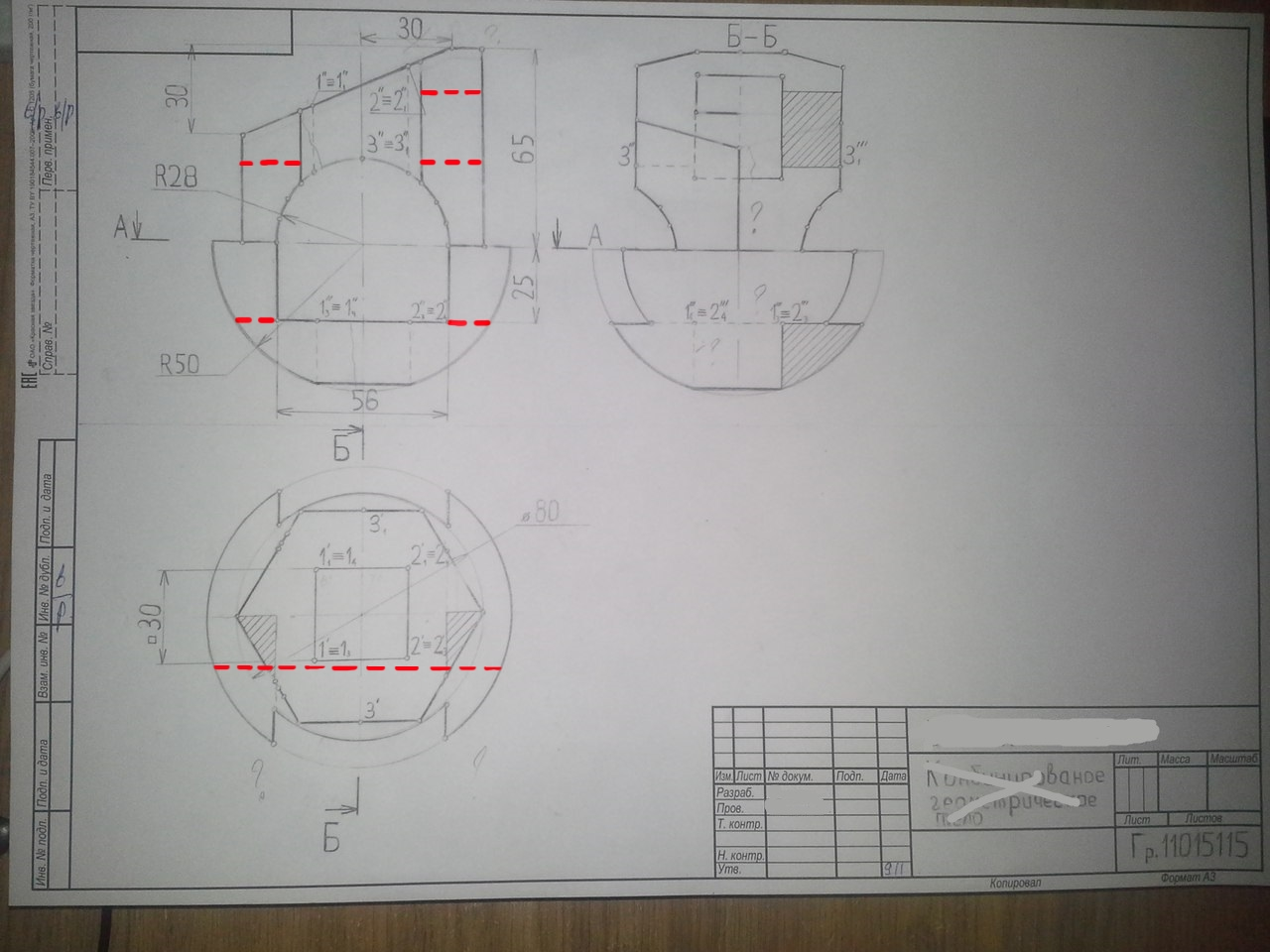

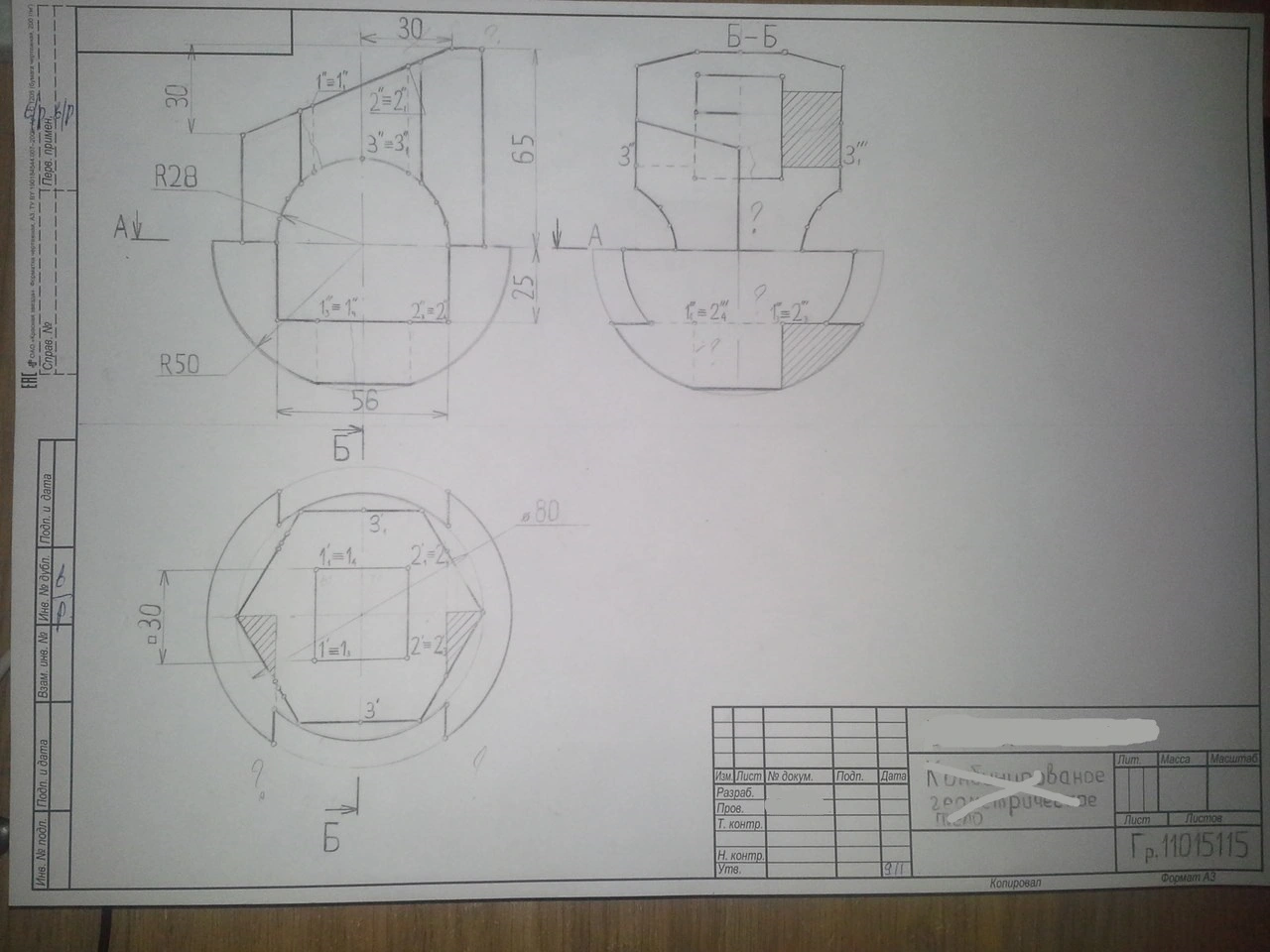

Посмотреть вложение 1507

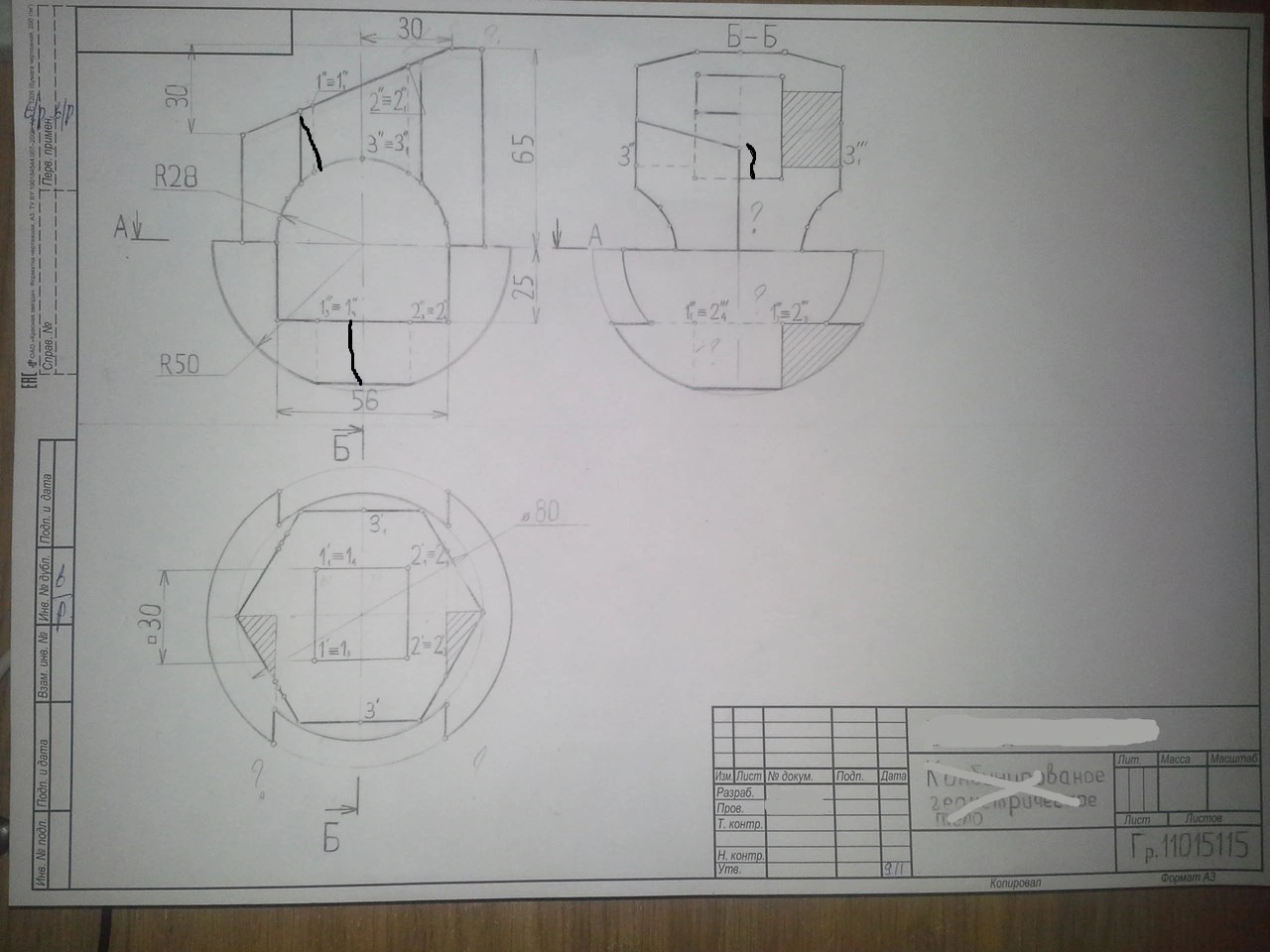

не, братка. Вот линии местного разреза, и я в душе не еб* как и что резать



[ASE 37]

Бля, а где ты такую бумагу купил? Наш препод заставляет штамп самим рисовать



[MaxLut4]

Наш препод заставляет штамп самим рисовать

По моему уже никто не чертит эти штампы...



[Jon_Hugo]

Бля, а где ты такую бумагу купил? Наш препод заставляет штамп самим рисовать

В Минске в каждом канцелярском магазине продается



[ForceNever]

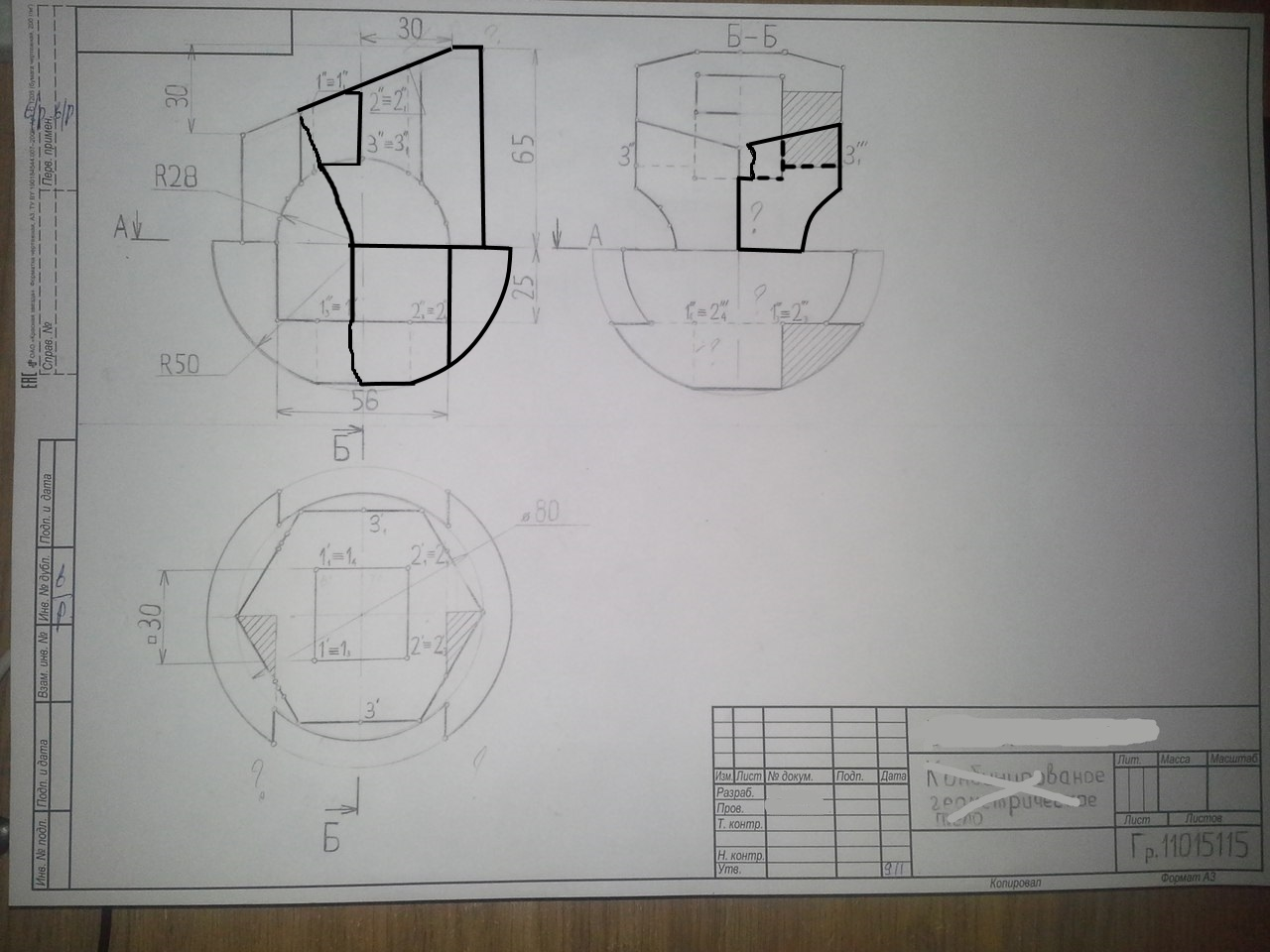

мб так



[Hocok_B_KapMaHe]



[petek18]

в голос
